Testo della gara d'appalto

Anagrafica articoli Baunach Versione: 19.11.24

Opportunità di finanziamento BAFA nell'ambito dell'ottimizzazione dell'impianto di riscaldamento attraverso il bilanciamento idraulico e l'installazione di una tecnologia di controllo separata

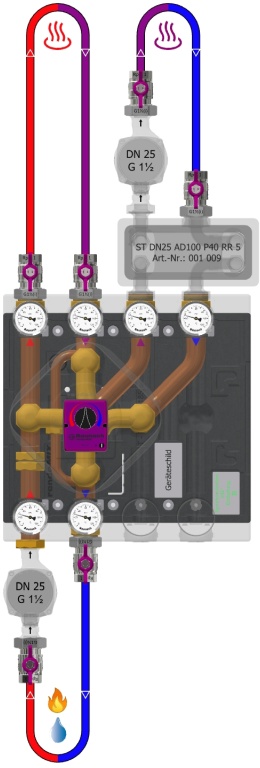

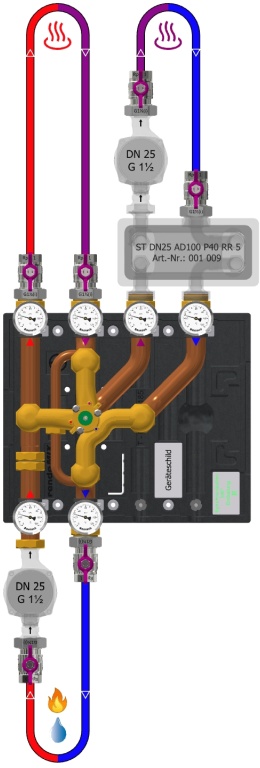

rendeMIX collettore multiplo con valvola miscelatrice tangenziale a 3/2 vie DN25×G1½(a) MsGuss (adattatore verde), spina e coperchio Ms58

Per un utilizzo altamente efficiente del flusso di ritorno di un circuito ad alta temperatura non miscelato in un circuito a bassa temperatura miscelato, mediante un funzionamento altamente efficiente di una separazione di sistema attraverso la regolazione della portata dalla pressione differenziale della pompa nel circuito del generatore di calore (cioè senza una pompa aggiuntiva nel circuito primario della separazione di sistema!) in una caldaia a condensazione, in un serbatoio di accumulo a stratificazione o in una stazione di trasferimento di calore.

Attuatore EMS 240, 230V~ 50Hz 3,5VA segnale a 3 punti, 5Nm (240h), 240°, 93s

Gruppo manifold a doppio circuito con 2 connessioni alla sorgente di calore e 4 connessioni ai dissipatori di calore, CuØ35×1, DN32×G1½(a) piatto, distanza tra i tubi 100 mm.

1 dispositivo di prevenzione del flusso di ritorno integrato, Dp10mbar e 1 regolatore di pressione differenziale del flusso di ritorno integrato, Dp50-70mbar

Circuito di riscaldamento diretto (HT): Kvs = 5,6 • V'max[100mbar] = 1,8m³/h • Q'max[20K] = 42kW - Circuito di miscelazione (NT) con ST DN25: Kvs = 5,7 • V'max[100mbar] = 1,8m³/h • Q'max[10K] = 21kW • tasso di perdita < 0,1%

6 Termometri 0-120°C, Ø63mm, manicotti per saldatura Ms58

6 raccordi a sfera, passaggio DN25, PN32, G1½(i)×Rp1 a tenuta piana, premistoppa, foro di tenuta, mandrino con maniglia ad alette in alluminio

Vaschetta isolante stampata EPP 40g/l, nera, 450×450 mm, kit di montaggio rapido

Con flangia G1½(i) per pompa DN25 su flusso generatore di calore (1)

Il gruppo NON include il compensatore della pompa - PAS L180 (codice: 001 338)

Il gruppo non contiene una pompa

Modello DN 25 - versione leggera, PN 10bar, Tmax 120°C

ATTENZIONE: NON PUÒ ESSERE UTILIZZATO SENZA LA SEPARAZIONE DEL SISTEMA!
