Opportunità di finanziamento BAFA nell'ambito dell'ottimizzazione del sistema di riscaldamento attraverso la sostituzione delle pompe di circolazione del riscaldamento con pompe di circolazione ad alta efficienza.

rendeMIX collettore multiplo con valvola miscelatrice tangenziale a 3/2 vie DN25×G1½(a) MsGuss (adattatore rosso), tappo e coperchio Ms58

Per l'utilizzo altamente efficiente del flusso di ritorno di un circuito ad alta temperatura non miscelato in un circuito misto a bassa temperatura mediante il funzionamento altamente efficiente di una separazione di sistema tramite il controllo di flusso su una caldaia a condensazione, un serbatoio di accumulo a stratificazione o una stazione di trasferimento di calore

Attuatore EMS 240, 230V~ 50Hz 3,5VA segnale a 3 punti, 5Nm (240h), 240°, 93s

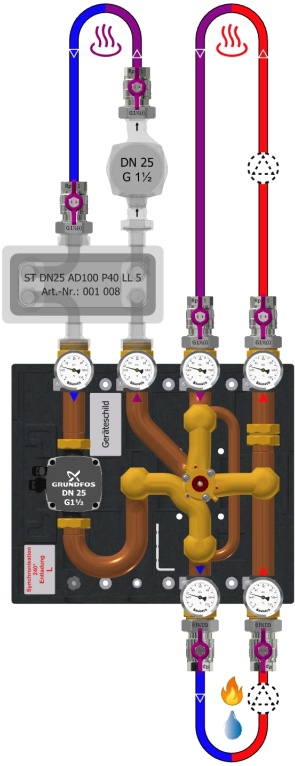

Gruppo manifold a doppio circuito con 2 connessioni alla sorgente di calore e 4 connessioni ai dissipatori di calore, CuØ35×1, DN32×G1½(a) piatto, distanza tra i tubi 100 mm.

2 freni a gravità integrati/prevenzione del riflusso, Dp10mbar

Circuito di riscaldamento diretto (HT): Kvs = 6,2 • V'max[100mbar] = 2m³/h • Q'max[20K] = 47kW - Circuito misto (NT) con ST DN25: Kvs = 5,7 • V'max[100mbar] = 1,8m³/h • Q'max[10K] = 21kW • Tasso di perdita < 0,1%

6 Termometri 0-120°C, Ø63mm, manicotti per saldatura Ms58

6 raccordi a sfera, passaggio DN25, PN32, G1½(i)×Rp1 a tenuta piana, premistoppa, foro di tenuta, mandrino con maniglia ad alette in alluminio

Vaschetta isolante stampata EPP 40g/l, nera, 450×450 mm, kit di montaggio rapido

Senza flange della pompa

Il gruppo NON include il compensatore della pompa - PAS L180 (codice: 001 338)

Con pompa Grundfos UPM3 integrata ad alta efficienza, DN25, 130 mm, H 5-6mWS, 230V~ 50Hz, cavo di collegamento di 2 m, EEI < 0,2

Modello DN 25 - versione leggera, PN 10bar, Tmax 120°C

ATTENZIONE: NON PUÒ ESSERE UTILIZZATO SENZA LA SEPARAZIONE DEL SISTEMA!
