rMIX DN25s 2x4 RT





						商品番号 001 105
						リターン使用量

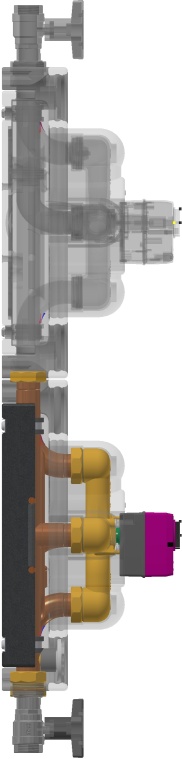

						rendeMIX2x4モジュールに低温ミキシング回路を追加し、高温回路をリターン利用するTWINモジュール










推奨アクセサリー
















ISO KuHV DN25s G1½(i)xRp1

												996085



















さらに詳しい情報は？







他に質問は？

								テクニカルサポートへのお問い合わせ





























製品バリエーションを設定する
















公称幅














											DN25






											DN25s




































パワークラス






										ダウンストリーム・アセンブリー（HT）：
Kvs = 6.5 • V'max[100mbar]=2.1m³/時
Q'max[20K] = 49kW
追加ミキシング回路（NT）：
Kvs = 6.2 • V'max[100mbar]=2m³/時
Q'max[10K] = 23kW






										ダウンストリーム・アセンブリー（HT）：
Kvs = 13.9 • V'max[100mbar]=4.4m³/時
Q'max[20K] = 102kW
追加ミキシング回路（NT）：
Kvs = 12.9 • V'max[100mbar] = 4.1m³/h
Q'max[10K] = 48kW














流れ方向プロデューサー






												流れ方向 プロデューサー 左






												流れ方向 プロデューサー 右









































製品ドキュメント









組み立て説明書



								組み立て説明書専門家パートナーに限る。
 お願い ほうこく 連絡先または レジスタ あなた





								アクチュエーターマルチウェイミキサー。 専門家パートナーのみ対象。
 お願い ほうこく 連絡先または レジスタ あなた





部品図



								スペアパーツの図面： 専門家パートナーのみ対象。
 お願い ほうこく 連絡先または レジスタ あなた




データシート


001105_DBL_2020-06-08.pdf



ゲイブ


001105.D81














テンダーテキスト




							バウナッハ記事マスターデータ バージョン: 10.05.24

油圧バランシングと個別制御技術の導入による暖房システム最適化の一環として、BAFAの資金提供の機会

rendeMIXマルチポート混合マニホールド 3/3方タンジェンシャル混合弁付 DN25×G1½(a)MsGuss（アダプターグリーン）、プラグ＆カバー Ms58

rendeMIX2x4モジュールに低温ミキシング回路を追加し、高温回路をリターン利用するTWINモジュール

アクチュエータ EMS 240、230V~ 50Hz 3.5VA 3点信号、5Nm (240h)、240°、93s

二重回路マニホールドアセンブリ、熱源に2接続、ヒートシンクに4接続、CuØ35×1、DN32×G1½(a) フラット、パイプ間隔100mm

重力ブレーキ/逆流防止装置2個内蔵、Dp10mbar

下流アセンブリ (HT): Kvs = 13.9 • V'max[100mbar] = 4.4m³/h • Q'max[20K] = 102kW - 追加混合回路 (NT): Kvs = 12.9 • V'max[100mbar] = 4.1m³/h • Q'max[10K] = 48kW • 漏れ率 < 0,1%

4温度計 0～120℃、Ø63mm、はんだスリーブ Ms58

ボールバルブユニオン2個、通路径DN25s、PN20、G1½(i)×Rp1フラットシール、スタフィングボックス、アルミニウム製Tハンドル付きスピンドル

断熱成型トレイ EPP 40g/l、黒、450×450mm、クイックアッセンブリーキット

ポンプフランジなし

ポンプコンペンセーター（PAS L180、部品番号：001 338）は含まれません。

アセンブリにはポンプは含まれません

モデル DN 25 - ヘビーデューティ仕様、PN 10bar、Tmax 120°C





パフォーマンスデータ



									下流アセンブリ (HT): Kvs = 13.9 • V'max[100mbar] = 4.4m³/h • Q'max[20K] = 102kW - 追加混合回路 (NT): Kvs = 12.9 • V'max[100mbar] = 4.1m³/h • Q'max[10K] = 48kW • 漏れ率 < 0,1%
