ST DN25s AD100 P60 LR





						商品番号001 136
						アクセサリー



						強力バージョンのrJET / rSYS DN25s 3x4 R、3x4+ R、2x4+ R製品に対応（軽量バージョンには、品番001 036 - ST DN25 AD100 P40 LRが必要です。）
















さらに詳しい情報は？







他に質問は？

								テクニカルサポートへのお問い合わせ






























製品バリエーションを設定する
















公称幅














											DN25






											DN25s




































パワークラス






										Kvs = 7.9
V'max[100mbar] = 2.5m³/h
Q'max = 29kW [10K] = 58kW [20K］






										Kvs = 9.1
V'max[100mbar] = 2.9m³/h
Q'max = 33kW [10K] = 67kW [20K］





































流れ方向







												流れ方向 左






												流れ方向右











ポンプフランジ






											なし







											ミキシング回路の流れ(5)











































製品ドキュメント












部品図



								スペアパーツの図面： 専門家パートナーのみ対象。
 お願い ほうこく 連絡先または レジスタ あなた




データシート


001136_DBL_2023-01-27.pdf



ゲイブ


001136.D81














テンダーテキスト




							バウナッハ記事マスターデータ バージョン: 10.05.24

油圧バランシングと個別制御技術の導入による暖房最適化の一環として、BAFAが資金を提供する。

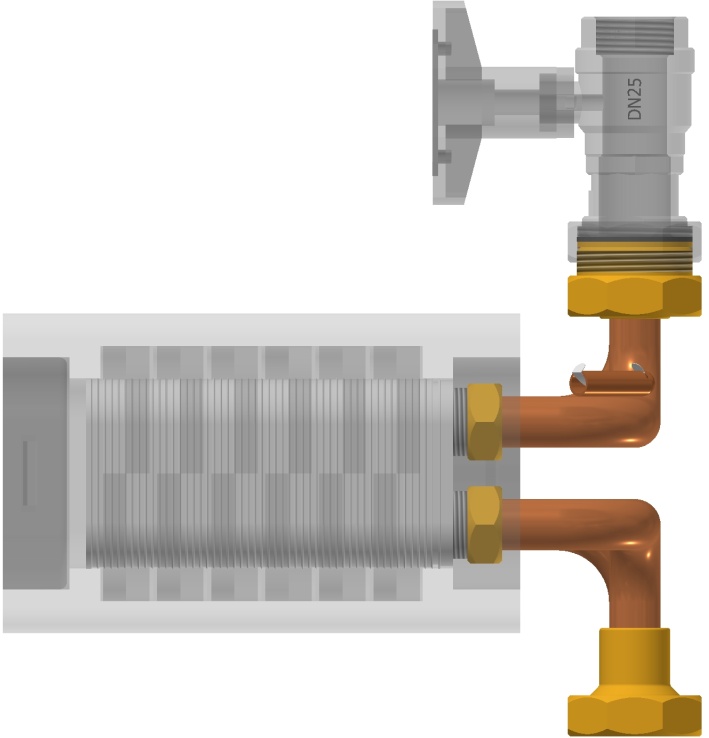

取付キットシステム分離DN25強力バージョン完全、

強力バージョンのrJET / rSYS DN25s 3x4 R、3x4+ R、2x4+ R製品に対応（軽量バージョンには、品番001 036 - ST DN25 AD100 P40 LRが必要です。）

構成熱交換器：60枚プレート、断熱シェル、パイプセットØ22×100mmパイプ間隔、ねじ接続G1/2(i)×G3/4(i)フラットシーリング

ポンプフランジなし

センサースリーブを二次回路の流れに入れた状態 (5)

Kvs = 9.1 • 最大V[100mbar] = 2.9m³/h • 最大Q[10K] = 34kW

PN 10bar、Tmax 120°C

アッセンブリーにはポンプイコライザーは含まれません - PAS 180 - 部品番号：001 338





パフォーマンスデータ



									Kvs = 9.1 • 最大V[100mbar] = 2.9m³/h • 最大Q[10K] = 34kW
