テンダーテキスト

バウナッハ記事マスターデータ バージョン: 10.05.24

油圧バランシングと個別制御技術の導入による暖房システム最適化の一環として、BAFAの資金提供の機会

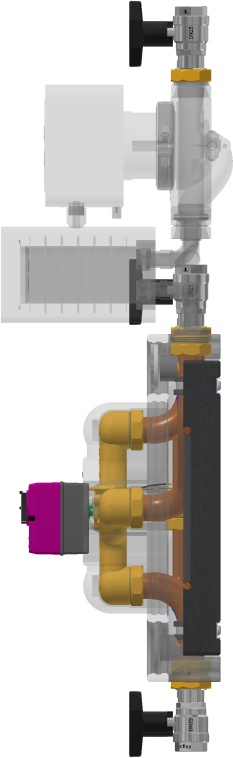

rendeMIXマルチポート混合マニホールド 3/2方タンジェンシャル混合弁DN25×G1½(a) MsGuss（アダプターグリーン）、プラグ＆カバー Ms58

凝縮ボイラー、成層貯蔵タンク、または熱交換ステーションにおいて、熱発生回路のポンプの差圧から（すなわち、システム分離の一次回路にポンプを追加することなく！）流量制御を行うシステム分離の高効率運転により、混合低温回路における非混合高温回路の還流を高効率で利用する。

アクチュエータ EMS 240、230V~ 50Hz 3.5VA 3点信号、5Nm (240h)、240°、93s

二重回路マニホールドアセンブリ、熱源に2接続、ヒートシンクに4接続、CuØ35×1、DN32×G1½(a) フラット、パイプ間隔100mm

1 内蔵リターン差圧レギュレーター、Dp50-70mbar

直接加熱回路 (HT): Kvs = 9.2 • V'max[100mbar] = 2.9m³/h • Q'max[20K] = 67kW - ST DN25s との混合回路 (NT): Kvs = 7.2 • V'max[100mbar] = 2.3m³/h • Q'max[10K] = 27kW • 漏れ率 < 0,1%

温度計6個、0～120℃、Ø63mm、はんだスリーブ Ms58

ボールバルブねじ込み式6連、通路径DN25s、PN20、G1½(i)×Rp1フラットシール、スタフィングボックス、アルミ製Tハンドル付きスピンドル

断熱成型トレイ EPP 40g/l、黒、450×450mm、クイックアッセンブリーキット

ポンプフランジなし

ポンプコンペンセーター（PAS L180、部品番号：001 338）は含まれません。

アセンブリにはポンプは含まれません

モデル DN 25 - ヘビーデューティ仕様、PN 10bar、Tmax 120°C

注意：システム分離なしでは使用できません！
