rMIX DN25 3x3 L





						Artikelnummer 001 080
						Ontlading in twee zones



						Voor het zeer efficiënt ontladen van een buffervat in twee zones door een gemengd verwarmingscircuit met een extra ongemengde stroomaansluiting voor warmwaterbereiding (laadcircuit).
















Meer informatie?







Nog vragen?

								Contact opnemen met technische ondersteuning





























Configureer productvariant
















Nominale breedte














											DN25






											DN25s




































Machtsklasse






										Laadcircuit (HT):
Kvs = 6,2 • V'max[100mbar] = 2m³/h
Q'max[20K] = 47kW
Mengcircuit (NT):
Kvs = 6,2 • V'max[100mbar] = 2m³/h
Q'max[10K] = 23kW






										Laadcircuit (HT):
Kvs = 11,9 • V'max[100mbar] = 3,8m³/h
Q'max[20K] = 88kW
Mengcircuit (NT):
Kvs = 12,9 • V'max[100mbar] = 4,1m³/h
Q'max[10K] = 48kW














Stromingsrichting producent






												Stromingsrichting Producent Links






												Stroomrichting Producent Rechts









































Productdocumentatie









Montagehandleiding



								Montagehandleiding: Alleen voor gespecialiseerde partners.
 Alsjeblieft verslag U kunt contact opnemen met of register Jij





								Actuator meerwegmixer: Alleen voor gespecialiseerde partners.
 Alsjeblieft verslag U kunt contact opnemen met of register Jij





Onderdelen tekening



								Onderdelen tekening: Alleen voor gespecialiseerde partners.
 Alsjeblieft verslag U kunt contact opnemen met of register Jij




Gegevensblad


001080_DBL_2016-12-14.pdf



GAEB


001080.D81














Aanbestedingstekst




							Baunach artikel stamgegevens Versie: 10.05.24

BAFA-financieringsmogelijkheid in het kader van de optimalisering van het verwarmingssysteem door hydraulische balancering en installatie van afzonderlijke regeltechniek

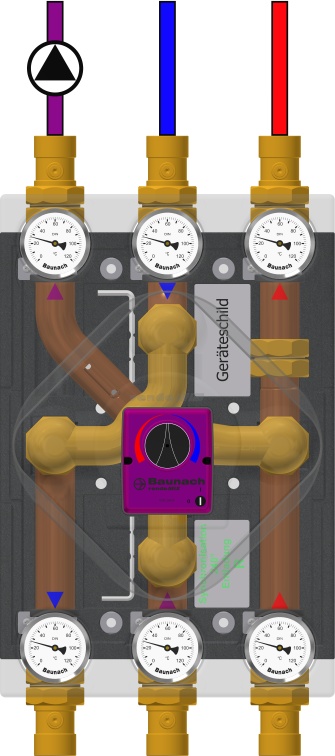

rendeMIX meerpoorts mengverdeler met 3/3-weg tangentiële mengklep DN25×G1½(a) MsGuss (adapter groen), stekker en deksel Ms58

Voor het zeer efficiënt ontladen van een buffervat in twee zones door een gemengd verwarmingscircuit met een extra ongemengde stroomaansluiting voor warmwaterbereiding (laadcircuit).

Actuator EMS 240, 230V~ 50Hz 3,5VA 3-punts signaal, 5Nm (240h), 240°, 93s

Mengpaneel met 3 aansluitingen op de warmtebron en afzonderlijke uitgang laadcircuit, CuØ35×1, buisafstand 100mm, DN32×G1½(a) plat

2 geïntegreerde zwaartekrachtremmen/terugstroombeveiliging, Dp10mbar

Laadcircuit (HT): Kvs = 6,2 • V'max[100mbar] = 2m³/h • Q'max[20K] = 47kW - Mengcircuit (NT): Kvs = 6,2 • V'max[100mbar] = 2m³/h • Q'max[10K] = 23kW • Lekkagesnelheid < 0,1%

6 Thermometers 0-120°C, Ø63mm, soldeerhulzen Ms58

6 kogelafsluiters, doorlaat DN25, PN32, G1½(i)×Rp1 vlakdichtend, pakkingbus, afdichtingsgat, spindel met aluminium vleugelgreep

Isolerende vormbak EPP 40g/l, zwart, 300×450mm, snelmontageset

Zonder pompflenzen

De montage omvat NIET de pompcompensator - PAS L180 (onderdeelnr.: 001 338).

Assemblage bevat geen pomp

Model DN 25 - lichte uitvoering, PN 10bar, Tmax 120°C





Prestatiegegevens



									Laadcircuit (HT): Kvs = 6,2 • V'max[100mbar] = 2m³/h • Q'max[20K] = 47kW - Mengcircuit (NT): Kvs = 6,2 • V'max[100mbar] = 2m³/h • Q'max[10K] = 23kW • Lekkagesnelheid < 0,1%
