Baunach artikel stamgegevens Versie: 10.05.24

BAFA-financieringsmogelijkheid in het kader van de optimalisering van het verwarmingssysteem door hydraulische balancering en installatie van afzonderlijke regeltechniek

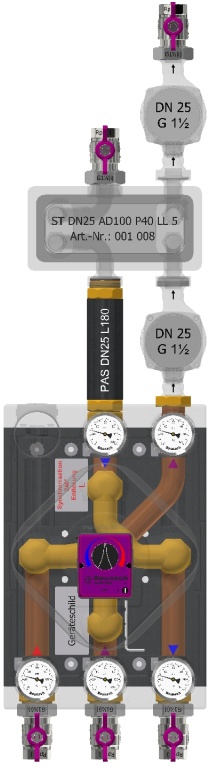

rendeMIX meerpoorts mengverdeler met 3/2-weg tangentiële mengklep DN25×G1½(a) MsGuss (adapter rood), stekker en deksel Ms58

Voor het zeer efficiënt lossen van een buffertank in twee zones via een mengcircuit door middel van een zeer efficiënte werking van een systeemscheiding via stroomregeling

Actuator EMS 240, 230V~ 50Hz 3,5VA 3-punts signaal, 5Nm (240h), 240°, 93s

Eenkrings mengkraan met 3 aansluitingen op de warmtebron, CuØ35×1, DN32×G1½(a) vlak, buisafstand 100mm

1 geïntegreerde zwaartekrachtrem/terugslagklep, Dp10mbar

Mischkreis (NT) mit ST DN25: Kvs = 5,7 • V'max[100mbar] = 1,8m³/h • Q'max[20K] = 42kW • Q'max[10K] = 21kW • Leckrate < 0,1%

5 Thermometers 0-120°C, Ø63mm, soldeerhulzen Ms58

5 Kogelkraan schroefverbindingen, DN25, PN32, G1½(i)×Rp1 vlakdichtend, pakkingbus, afdichtingsgat, spindel met aluminium vleugelgreep

Isolerende vormbak EPP 40g/l, zwart, 300×450mm, snelmontageset

Met pompflens G1½(i) voor pomp DN25 aan het mengcircuitdebiet (5)

Assemblage bevat ÉÉN pompvereffeningsventiel - PAS L180 - met schroefverbindingen G1½(a)×G1½(i) om een DN25 pomp te vereffenen, lengte 180mm, geïsoleerd (onderdeelnr.: 001 338)

Assemblage bevat geen pomp

Model DN 25 - lichte uitvoering, PN 10bar, Tmax 120°C

LET OP: NIET TE GEBRUIKEN ZONDER SYSTEEMSCHEIDING!
