Baunach artikel stamgegevens Versie: 19.11.24

BAFA-financieringsmogelijkheid in het kader van de optimalisering van het verwarmingssysteem door hydraulische balancering en installatie van afzonderlijke regeltechniek

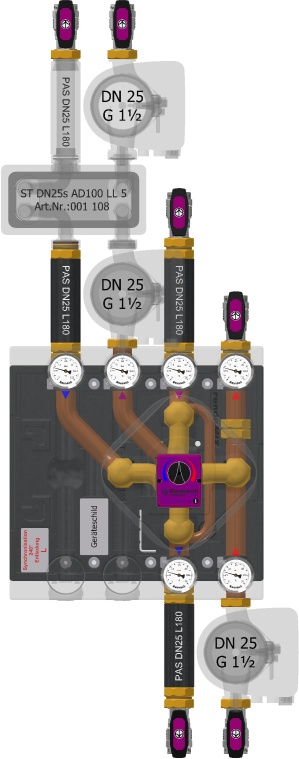

rendeMIX meerpoorts mengverdeler met 3/2-weg tangentiële mengklep DN25×G1½(a) MsGuss (adapter rood), stekker en deksel Ms58

Voor een zeer efficiënte benutting van de retourstroom van een ongemengd hogetemperatuurcircuit in een gemengd lagetemperatuurcircuit door middel van een zeer efficiënte werking van een systeemscheiding via debietregeling bij een condensatieketel, een gelaagde opslagtank of een warmteoverdrachtstation.

Actuator EMS 240, 230V~ 50Hz 3,5VA 3-punts signaal, 5Nm (240h), 240°, 93s

Verdeelblok met twee circuits met 2 aansluitingen op de warmtebron en 4 aansluitingen op de koellichamen, CuØ35×1, DN32×G1½(a) vlak, buisafstand 100mm.

3 geïntegreerde zwaartekrachtremmen/terugslagklep, Dp10mbar

Direct verwarmingscircuit (HT): Kvs = 11,9 • V'max[100mbar] = 3,8m³/h • Q'max[20K] = 88kW - Mengcircuit (NT) met ST DN25s: Kvs = 7,2 • V'max[100mbar] = 2,3m³/h • Q'max[10K] = 27kW • Lekkagesnelheid < 0,1%

6 Thermometers 0-120°C, Ø63mm, soldeerhulzen Ms58

6 kogelkraan schroefverbindingen, doorlaat DN25s, PN20, G1½(i)×Rp1 vlakdichtend, stopbus, spindel met aluminium T-greep

Isolerende vormbak EPP 40g/l, zwart, 450×450mm, snelmontageset

Met pompflenzen G1½(i) voor pompen DN25 aan de warmteopwekkingsstroom (1) en de mengcircuitstroom (5)

Assemblage bevat DRIE pompvereffeningsstukken - PAS L180 - met schroefverbindingen G1½(a)×G1½(i) om een DN25 pomp te vereffenen, lengte 180mm, geïsoleerd (onderdeelnr.: 001 338)

Met ingebouwde hoogefficiënte Grundfos UPM3-pomp, DN25, 130mm, H 5-6mWS, 230V~ 50Hz, 2m aansluitkabel, EEI < 0,2

Model DN 25 - sterke uitvoering, PN 10bar, Tmax 120°C

LET OP: NIET TE GEBRUIKEN ZONDER SYSTEEMSCHEIDING!
