Dane podstawowe artykułów Baunach Wersja: 19.11.24

Możliwość dofinansowania BAFA w ramach optymalizacji systemu grzewczego poprzez równoważenie hydrauliczne i instalację oddzielnej techniki regulacyjnej

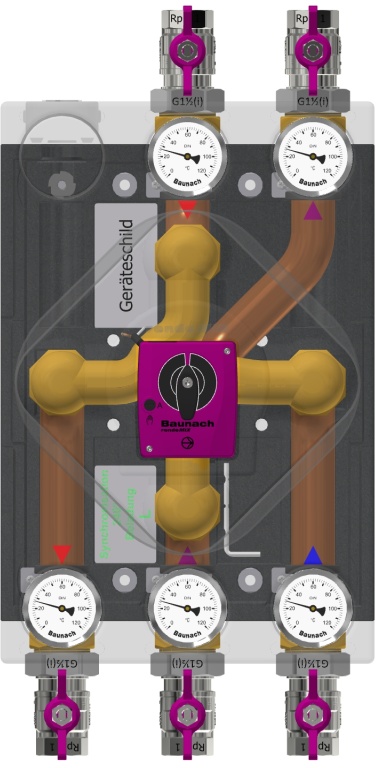

Wieloportowy rozdzielacz mieszający rendeMIX z 3/2-drogowym stycznym zaworem mieszającym DN25×G1½(a) MsGuss (adapter zielony), wtyczką i pokrywą Ms58

Do wysokowydajnego dwustrefowego ładowania zasobnika buforowego przez generator ciepła ze wzrostem temperatury powrotu jako obieg mieszający za pomocą wysokowydajnego działania separacji systemu poprzez sterowanie przepływem

Siłownik EMS 240, 230V~ 50Hz 3.5VA sygnał 3-punktowy, 5Nm (240h), 240°, 93s

Grupa mieszaczy doładowujących z przepływem zwrotnym z 2 przyłączami do generatora ciepła i 3 przyłączami do zasobnika buforowego, CuØ35×1, DN32×G1½(a) płaska, rozstaw rur 100 mm

1 zintegrowany hamulec grawitacyjny / zawór zwrotny, Dp10mbar

Erzeugerkreis (HT-RLA) für Systemtrennung bauseits: Kvs = 9,4 • V'max[250mbar] = 4,7m³/h • Q'max[20K] = 109kW • Q'max[10K] = 55kW • Leckrate < 0,1%

5 Termometry 0-120°C, Ø63mm, rękawy lutownicze Ms58

5 Przyłącza śrubowe zaworów kulowych, DN25, PN32, G1½(i)×Rp1 z uszczelnieniem płaskim, dławnica, otwór uszczelniający, wrzeciono z aluminiowym uchwytem skrzydełkowym

Izolacyjna taca formowana EPP 40g/l, czarna, 300×450mm, zestaw do szybkiego montażu

Bez kołnierzy pompy

Zespół NIE obejmuje kompensatora pompy - PAS L180 (nr części: 001 338)

Zespół nie zawiera pompy

Model DN 25 - wersja lekka, PN 10bar, Tmax 120°C

UWAGA: NIE MOŻNA UŻYWAĆ BEZ SEPARACJI SYSTEMU!
