Основные данные статьи Baunach Версия: 19.11.24

Возможность финансирования BAFA в рамках оптимизации системы отопления путем гидравлической балансировки и установки отдельной технологии управления

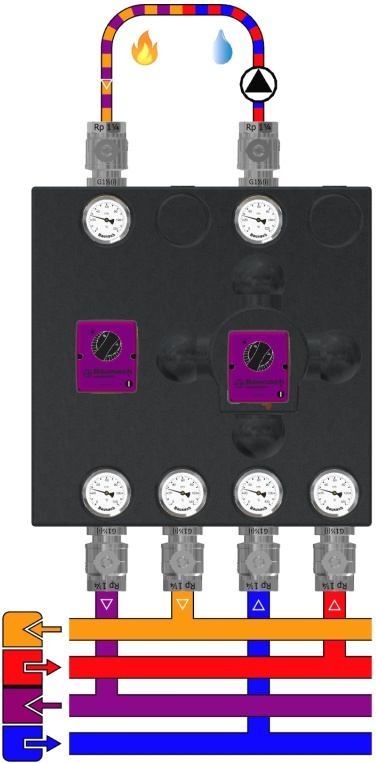

Двойной перекидной клапан rendeMIX, состоящий из двух 3-ходовых перекидных клапанов DN32×G1½(a) Ms58, заглушка и крышка Ms58

Для высокоэффективной двухзонной загрузки буферной емкости теплогенератором с минимальной циркуляцией в режиме отопления и с приоритетным нагревом ГВС (трехкамерный коллектор)

2 привода EMS 90-2P, 230V~ 50Hz 2.3VA 2-точечный сигнал, 6Nm (240h), 90°, 60s, левое закрытие, серый адаптер

Модуль переключения с 4 соединениями с буферным цилиндром, CuØ35×1, расстояние между трубами до теплогенератора 200 мм, расстояние между трубами до буферного цилиндра 100 мм, DN32×G1½(a) плоский

1 встроенный гравитационный тормоз/предохранитель обратного потока, Dp10mbar

Генераторная схема (NT): Kvs = 10.4 • V'max[250mbar] = 5.2m³/h • Q'max[20K] = 121kW • Q'max[10K] = 60kW • Величина утечки < 0,1%

6 Термометры 0-120°C, Ø63 мм, паяльные гильзы Ms58

6 резьбовых соединений шаровых кранов, проход DN32, PN25, плоское уплотнение G1½(i)×Rp1¼, сальниковая набивка, шпиндель с квадратным приводом SW25

Изолирующий формованный лоток EPP 40 г/л, черный, 450×450 мм, комплект для быстрого монтажа

Без фланцев насоса

В сборку НЕ входит компенсатор насоса - PAS L180 (№ детали: 001 338)

Сборка не содержит насоса

Модель DN 25 - сборка коллектора для подключения коллектора СЛЕВА, PN 10 бар, Tmax 120°C
