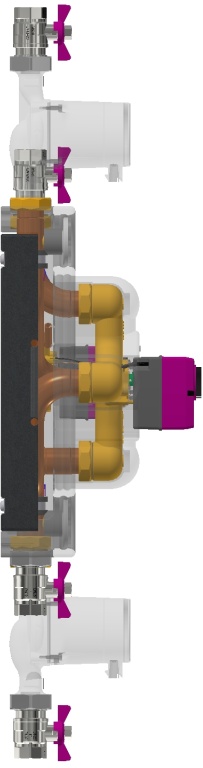

rMIX DN25 2x4+UV L 15

Артикул № 001 328 Використання повернення

Для високоефективного використання зворотного потоку незмішаного високотемпературного контуру (контуру підживлення), керованого через перемикаючий клапан, в змішаному низькотемпературному контурі (контурі змішування) на конденсаційному котлі з мінімальною циркуляцією

Додаткова інформація?

Будь ласка. доповідь Ви можете звернутися до
або реєстр Ти

Ще питання?

Зверніться до технічної підтримки

Налаштувати варіант продукту

Номінальна ширина

DN25

DN32

Клас потужності

Зарядний контур (HT):
Kvs = 12,5 • V'max[100 мбар] = 2 м³/год
Q'max[20K] = 47кВт
Контур змішування (NT):
Kvs = 6,2 • V'max[100 мбар] = 2 м³/год
Q'max[10K] = 23кВт

Зарядний контур (HT):
Kvs = 13,3 • V'max[100 мбар] = 4,2 м³/год
Q'max[20K] = 98кВт
Контур змішування (NT):
Kvs = 12,9 • V'max[100 мбар] = 4,1 м³/год
Q'max[10K] = 48кВт

Виробник напрямку потоку

Напрямок потоку Виробник Лівий

Напрямок потоку Виробник Праворуч

Фланець насоса

без (0)

на контурі змішування (5)

на потоці теплогенератора (1) і потоці контуру змішування (5)

Документація на продукцію

Інструкція по монтажу

Інструкція по монтажуТільки для спеціалізованих партнерів.
Будь ласка. доповідь Ви можете звернутися або реєстр Ти

Привід багатоходового змішувача: Тільки для спеціалізованих партнерів.
Будь ласка. доповідь Ви можете звернутися або реєстр Ти

Привід триходового змішувача: Тільки для спеціалізованих партнерів.
Будь ласка. доповідь Ви можете звернутися або реєстр Ти

Креслення запасних частин

Креслення запасних частин: Тільки для спеціалізованих партнерів.
Будь ласка. доповідь Ви можете звернутися або реєстр Ти

Технічний паспорт

001328_DBL_2020-03-03.pdf

GAEB

001328.D81

Текст тендерної пропозиції

Основні дані статті Baunach Версія: 19.11.24

Можливість фінансування BAFA в рамках оптимізації системи опалення шляхом гідравлічного балансування та встановлення роздільного регулювання

багатопортовий змішувальний колектор rendeMIX з 3/3-ходовим тангенціальним змішувальним клапаном DN25×G1½(a) MsGuss (зелений перехідник) і 3-ходовим змішувальним клапаном DN32×G1½(a) Ms58, заглушка і кришка Ms58

Ladekreis: Stellantrieb EMS 90-2P, 230V~ 50Hz 2,3VA 2-Punkt-Signal, 6Nm (240h), 90°, 60s, rechts schließend, Adapter grau. Mischkreis: Stellantrieb EMS 240, 230V~ 50Hz 3,5VA 3-Punkt-Signal, 5Nm (240h), 240°, 93s

Двоконтурний колектор в зборі з 2 підключеннями до джерела тепла і 4 підключеннями до радіаторів, CuØ35×1, DN32×G1½(a) плоский, відстань між трубами 100 мм.

1 вбудоване гравітаційне гальмо/запобіжник зворотного потоку, Dp10 мбар

Ladekreis (HT): Kvs = 12,5 • V'max[100mbar] = 2m³/h • Q'max[20K] = 47kW - Mischkreis (NT): Kvs = 6,2 • V'max[100mbar] = 2m³/h • Q'max[10K] = 23kW • Leckrate < 0,1%

6 Термометри 0-120°C, Ø63мм, паяльні гільзи Ms58

6 кульових вентильних з'єднань, прохід DN25, PN32, G1½(i)×Rp1 з плоским ущільненням, сальникова набивка, ущільнювальний отвір, шпиндель з алюмінієвою крильчатою ручкою

Лоток ізоляційний формований EPP 40г/л, чорний, 450х450мм, комплект для швидкого монтажу

З насосними фланцями G1½(i) для насосів DN25 на подачі теплогенератора (1) і подачі контуру змішування (5)

У комплект НЕ входить компенсатор насоса - PAS L180 (артикул: 001 338)

Збірка не містить насоса

Модель DN 25 - полегшене виконання, PN 10 бар, Tmax 120°C

Показники ефективності
