Основні дані статті Baunach Версія: 19.11.24

Можливість фінансування BAFA в рамках оптимізації системи опалення шляхом гідравлічного балансування та встановлення роздільного регулювання

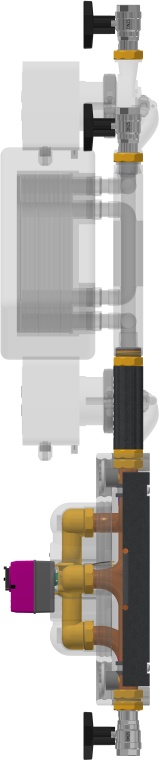

багатопортовий змішувальний колектор rendeMIX з 3/2-ходовим тангенціальним змішувальним клапаном DN25×G1½(a) MsGuss (перехідник зелений), заглушкою і кришкою Ms58

Для високоефективного двозонного розвантаження буферного циліндра через контур змішування за допомогою високоефективної роботи сепарації системи шляхом регулювання потоку

Привід EMS 240, 230В ~ 50Гц 3,5ВА 3-точковий сигнал, 5Нм (240h), 240°, 93с

Одноконтурний змішувач з 3 підключеннями до джерела тепла, CuØ35×1, DN32×G1½(a) плоский, відстань між трубами 100 мм

2 вбудованих гравітаційних гальма/запобіжник зворотного потоку, Dp10 мбар

Mischkreis (NT) mit ST DN25s: Kvs = 10,2 • V'max[100mbar] = 3,2m³/h • Q'max[20K] = 74kW • Q'max[10K] = 37kW • Leckrate < 0,1%

5 термометрів 0-120°C, Ø63мм, паяні гільзи Ms58

5 Гвинтові з'єднання кульового крана, прохід DN25s, PN20, G1½(i)×Rp1 з плоским ущільненням, сальникова набивка, шпиндель з алюмінієвою Т-подібною ручкою

Ізоляційна формована оболонка EPP 40 г/л, чорна, 300×450мм, комплект для швидкого монтажу

З фланцем насоса G1½ (i) для насоса DN25 на потоці контуру змішування (5)

У комплект входить ОДИН зрівнювач насоса - PAS L180 - з гвинтовими з'єднаннями G1½(a)×G1½(i) для зрівнювання насоса DN25, довжина 180 мм, ізольований (номер за каталогом: 001 338).

Збірка не містить насоса

Модель DN 25 - версія для важких умов експлуатації, PN 10 бар, Tmax 120°C

УВАГА: НЕ МОЖНА ВИКОРИСТОВУВАТИ БЕЗ РОЗДІЛЕННЯ СИСТЕМИ!
