Основні дані статті Baunach Версія: 10.05.24

Можливість фінансування BAFA в рамках оптимізації системи опалення шляхом гідравлічного балансування та встановлення роздільного регулювання

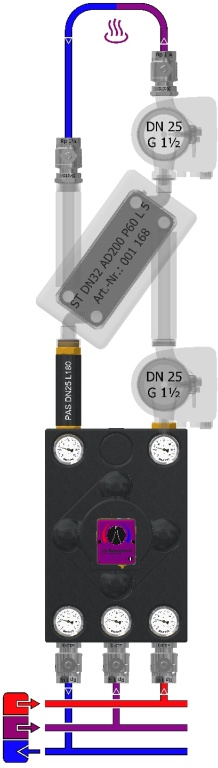

rendeMIX Mehrwege-Mischverteiler mit 3/2-Wege-Tangential-Mischhahn DN32×G1½(a) MsGuss (Adapter grün), Küken und Deckel Ms58

Zur hocheffizienten Zwei-Zonen-Entladung eines Pufferspeichers durch einen Mischkreis mittels hocheffizientem Betrieb einer Systemtrennung über Durchflusssteuerung

Привід EMS 240, 230В ~ 50Гц 3,5ВА 3-точковий сигнал, 5Нм (240h), 240°, 93с

Einkreis-Mischerbaugruppe mit 3 Anschlüssen zur Wärmequelle, CuØ35×1, DN32×G1½(a) flach, Rohrabstand zur Wärmequelle 100mm, Rohrabstand zum Mischkreis 200mm

2 вбудованих гравітаційних гальма/запобіжник зворотного потоку, Dp10 мбар

Mischkreis (NT) mit VST DN32: Kvs = 13,1 • V'max[100mbar] = 4,1m³/h • Q'max[20K] = 95kW • Q'max[10K] = 48kW • Leckrate < 0,1%

5 термометрів 0-120°C, Ø63мм, паяні гільзи Ms58

5 Kugelhahnverschraubungen, Durchgang DN32, PN25, G1½(i)×Rp1¼ flachdichtend, Stopfbuchse, Spindel mit 4-Kant Antrieb SW25

Ізоляційна формована оболонка EPP 40 г/л, чорна, 300×450мм, комплект для швидкого монтажу

З фланцем насоса G1½ (i) для насоса DN25 на потоці контуру змішування (5)

У комплект входить ОДИН зрівнювач насоса - PAS L180 - з гвинтовими з'єднаннями G1½(a)×G1½(i) для зрівнювання насоса DN25, довжина 180 мм, ізольований (номер за каталогом: 001 338).

Збірка не містить насоса

Модель DN 32, PN 10 бар, Tmax 120°C

УВАГА: НЕ МОЖНА ВИКОРИСТОВУВАТИ БЕЗ РОЗДІЛЕННЯ СИСТЕМИ!
